哈尔滨地质罗盘DQY-1(辽宁本溪地质罗盘)

  • 现货
  • 分销
  • 价格
    ¥ 230.00
    起批量
    ≥1
    手机专享
    手机下单更便宜
    物流

    辽宁 本溪

    产品品牌

    哈尔滨光学仪器厂,其他

    产品型号

    DQL-1

    采购量
    - +
    (866台可售)

    添加中...

    关闭

    您可能也感兴趣:

    买家服务
    支付方式

    申请已发出!

    加工定制
    品牌
    哈尔滨光学仪器厂,其他
    型号
    DQL-1
    测量范围
    0--360
    测量精度
    0.1
    电源电压
    0(V)
    尺寸
    85×73×35(mm)
    重量
    0.27(kg)
    用途
    走向、倾向、倾角

    产品型号: DQY-1

    主要应用与测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程。 适用于地质勘测、煤矿及有色金属矿井的开采、军事院校等。

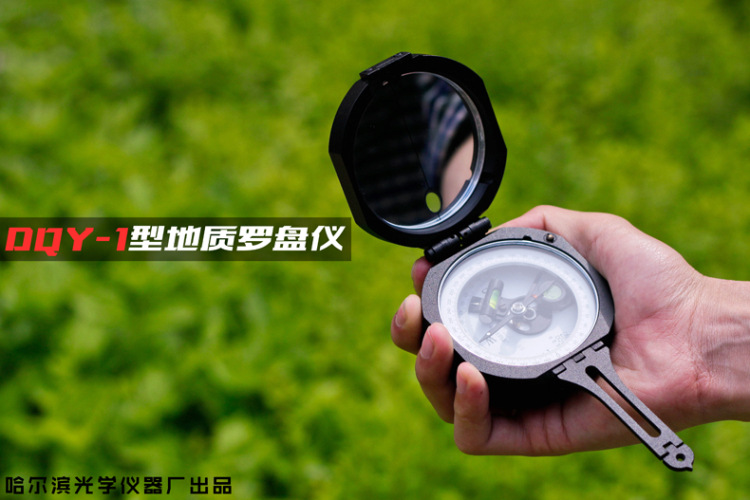

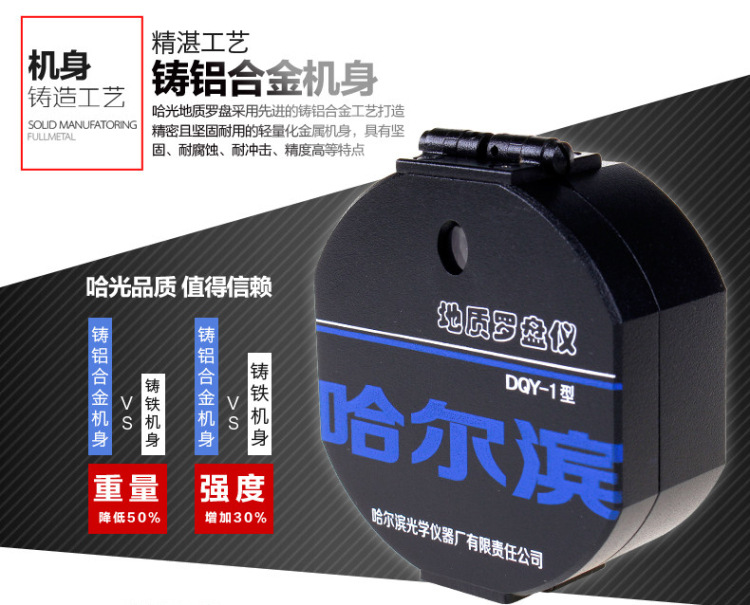

    DQY-1型地质罗盘仪

    长水准器角值: 15'±5'/2mm

    圆水准器角值: 30'±5'/2mm

    测角器读数差: ≤0.5°
    主要应用与测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程。
    适用于地质勘测、煤矿及有色金属矿井的开采、军事院校等。

    DQY-1地质罗盘仪用途:
    1测产状:包括走向、倾向、倾角;
    2地形草测:包括定方位(即交会定点),测坡角,定水平;
    3测垂直角。

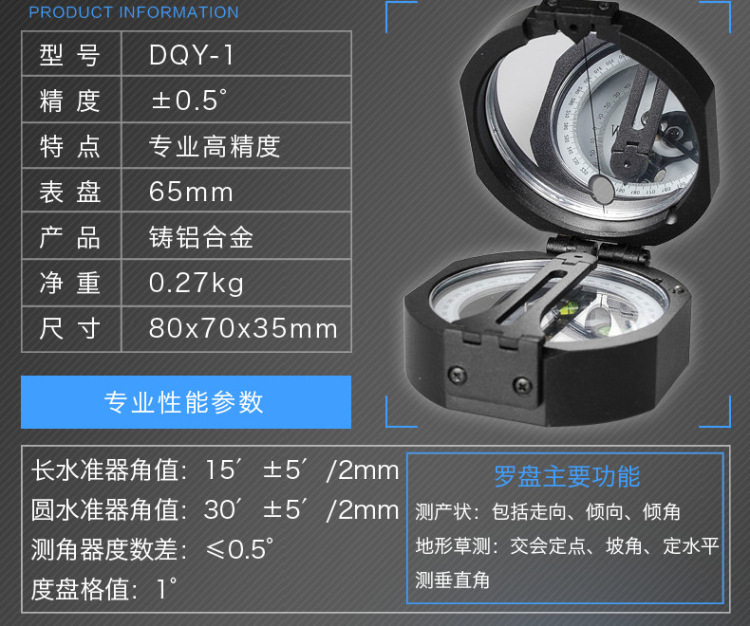

    ▲ DQY-1地质罗盘仪技术指标:

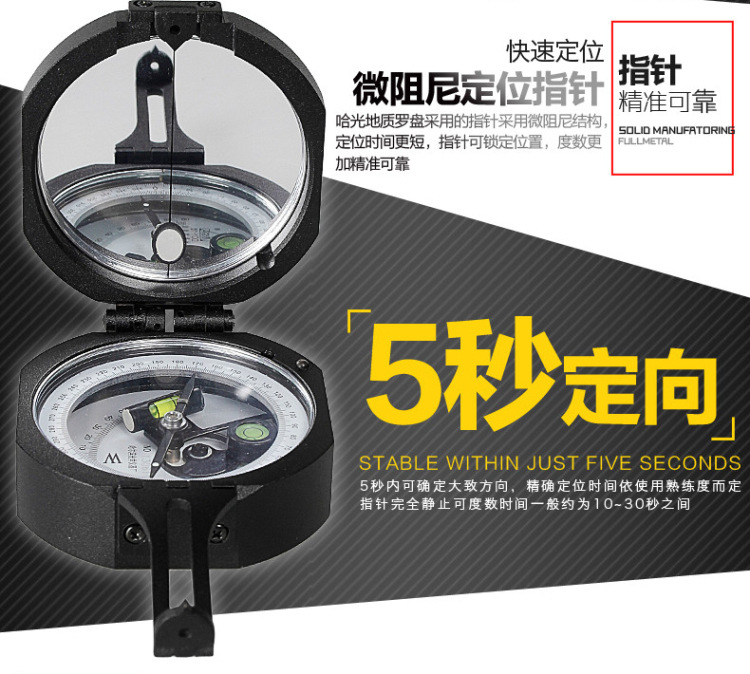

    1磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为30-60秒。

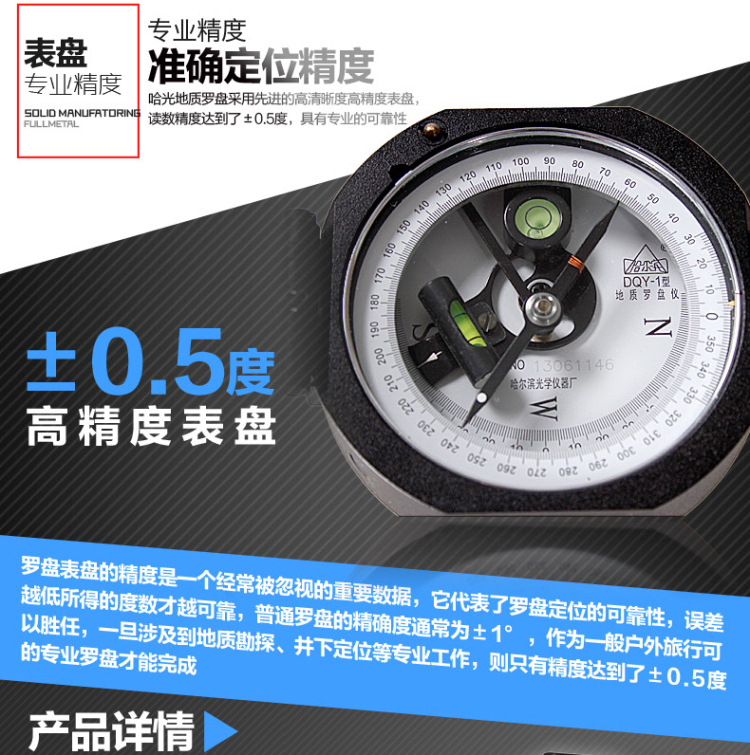

    2读数误差:
    a磁针转动前后所指示之度数误差不大于0.5°;
    b磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°;
    c测角器的读数误差不大于0.5°
    3水准器灵敏度:
    a长水准器为15′±3′/2mm
    b圆水准器为30′±5′/2mm
    4仪器外形尺寸(长×宽×高)为85×73×35毫米3。
    5仪器重量不超过0.27kg。







    ▲ DQY-1地质罗盘仪备注:
    原理、结构
    1原理:本仪器是利用一个磁性物体(即磁针)具有指明磁子午线的一定方向的特性,配合刻度环的读数,可以确定目标相对于磁子午线的方向。根据两个选定的测点(或已知的测点),可以测出另一个未知目标的位置。

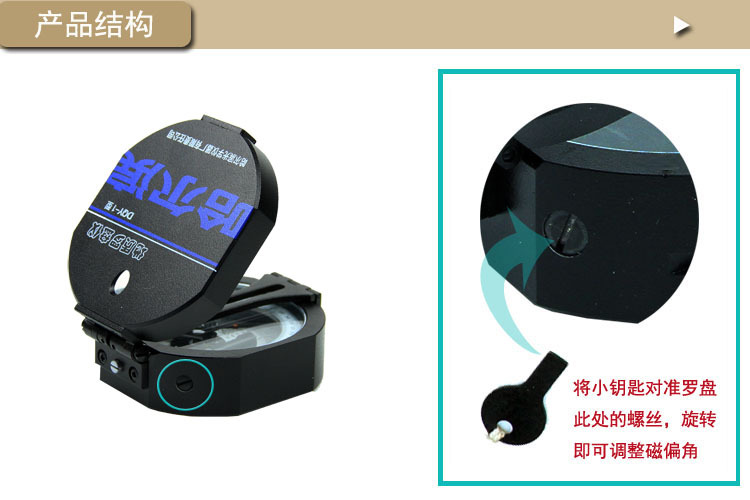

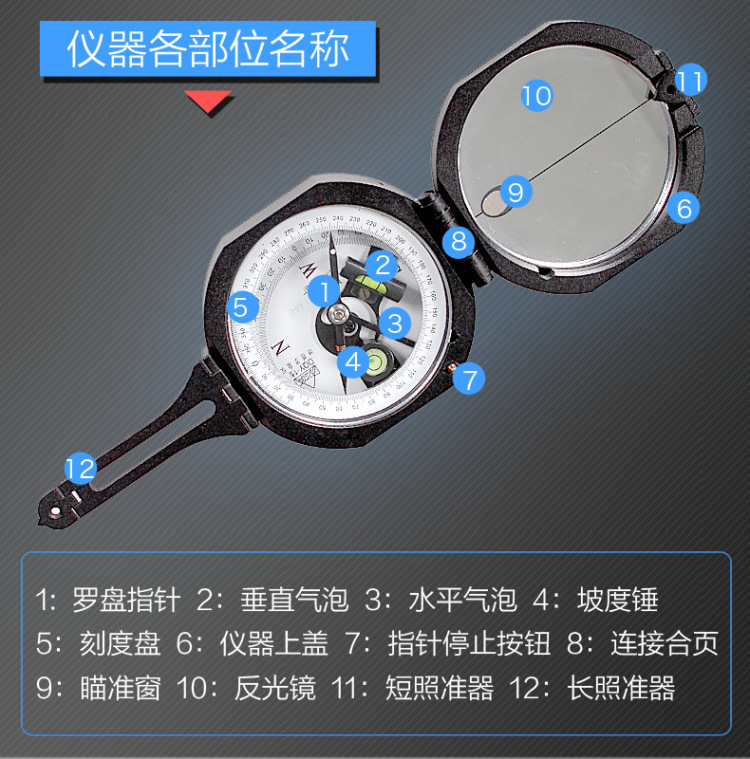

    2结构(参考结构简图)

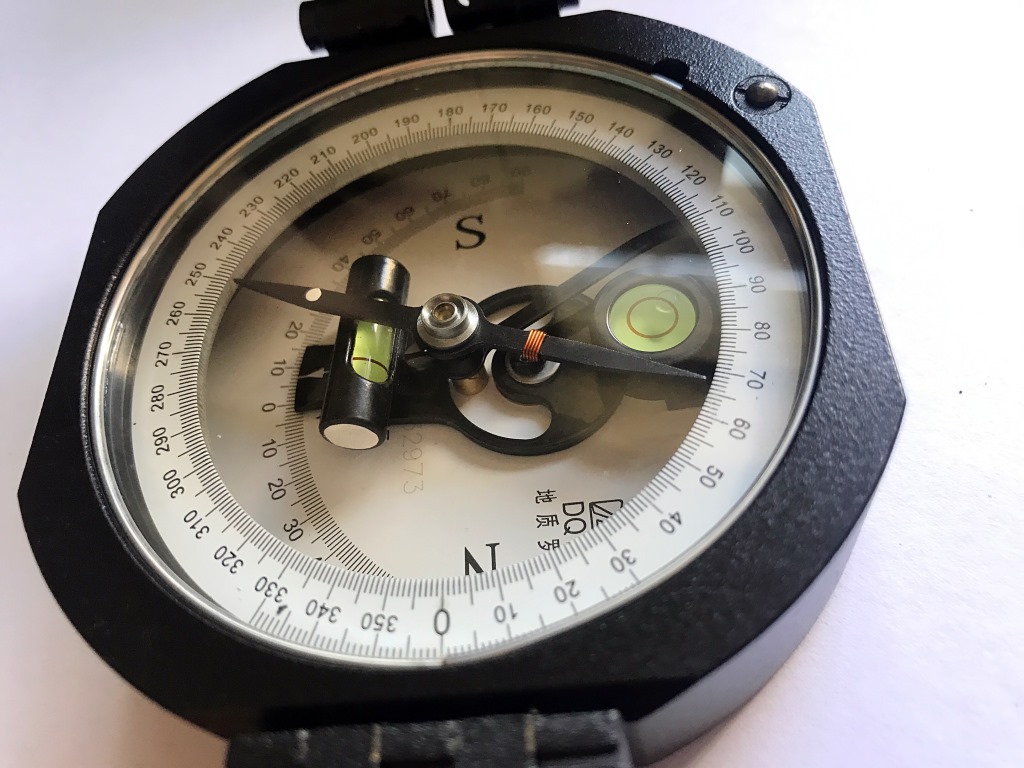

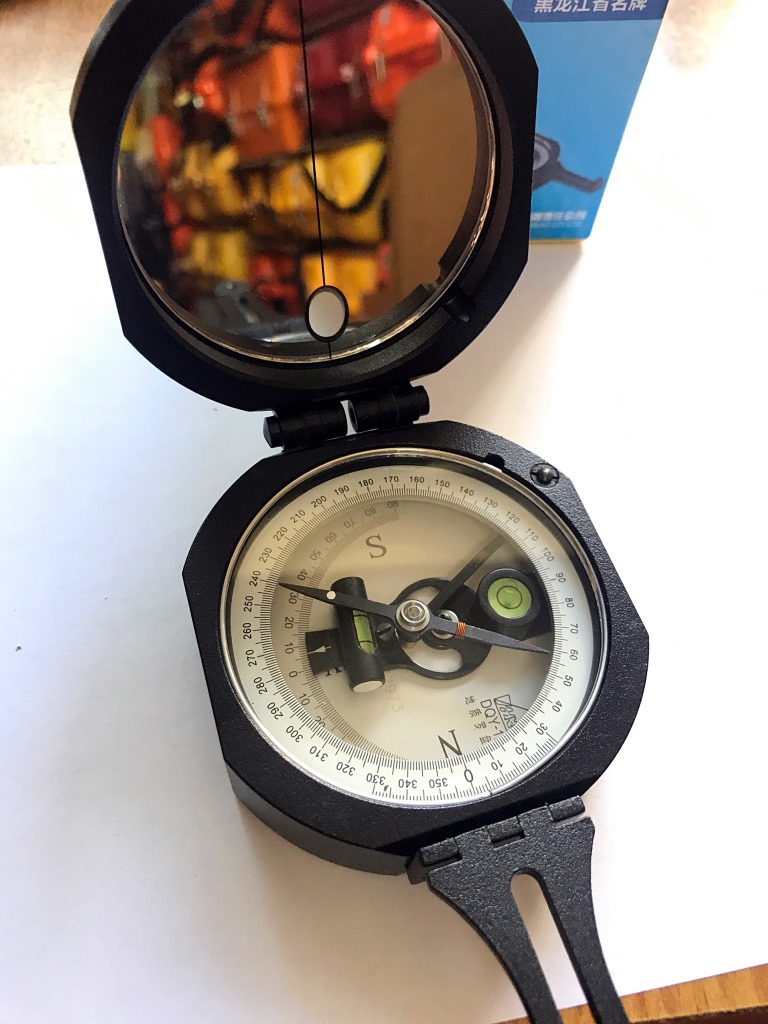

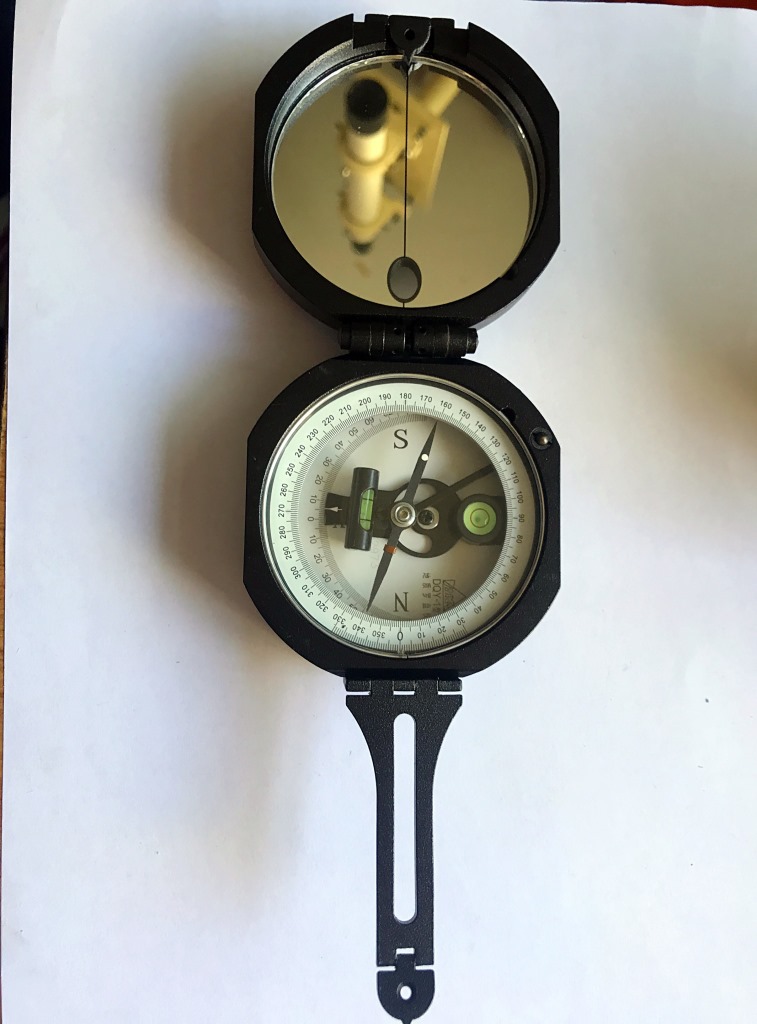

    仪器由上盖6与外壳13通过联接合页8构成仪器主体。上盖内装有反光镜7,可使目标映入镜中。外壳13的外部装有长照准器1,配合小照准器5,可瞄准目标。外壳内装有刻度盘2和磁针3,可以直接读出目标的方位值,圆水准器10可以指示仪器的水平位置。长水准器4和指示盘11供测量坡角用,可以在方向盘12的倾角刻度上直接读数。开关9为磁针制动机构,在外壳的外面备有磁偏角调整轴。该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。





    使用方法

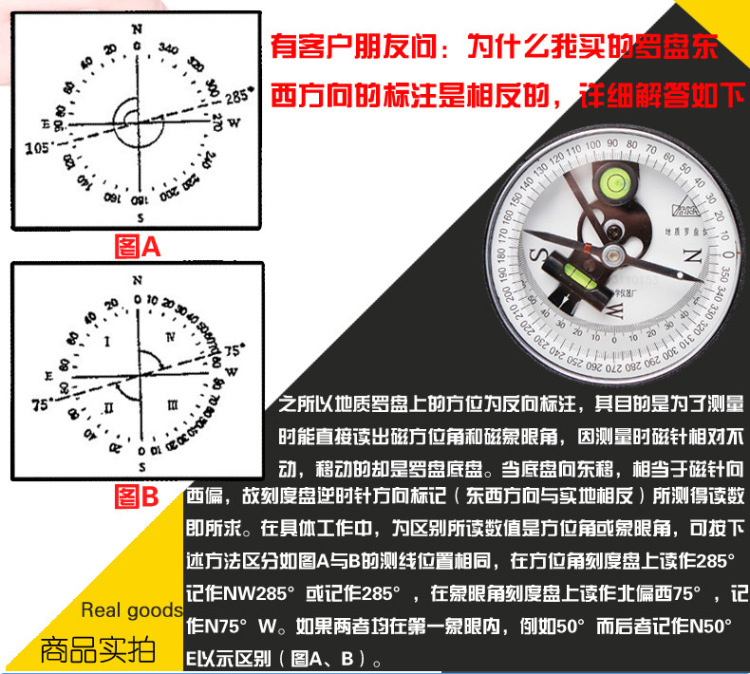

    (一)测产状(包括走向、倾向、倾角)

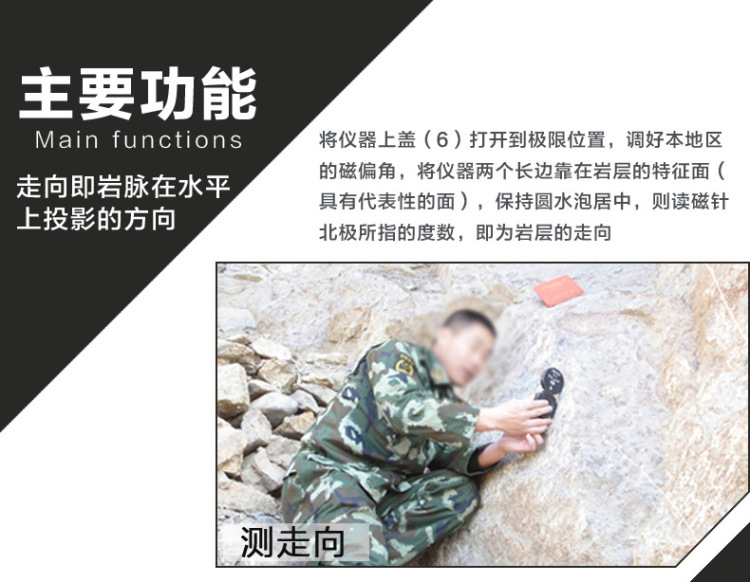

    1测走向:
    走向即岩脉在水平上投影的方向。
    将仪器上盖(6)打开到极限位置,调好本地区的磁偏角,将仪器两个长边靠在岩层的特征面(具有代表性的面),保持圆水泡居中,则读磁针北极所指示的度数,即为岩层的走向。
    2测倾向:
    垂直于走向所指示的面的方向
    用联接合页(8)下边的底盘的短边或上盖的背面靠稳岩层的特征面,保持圆水泡居中,则读磁针北极所指示的度数,即为岩层的倾向。

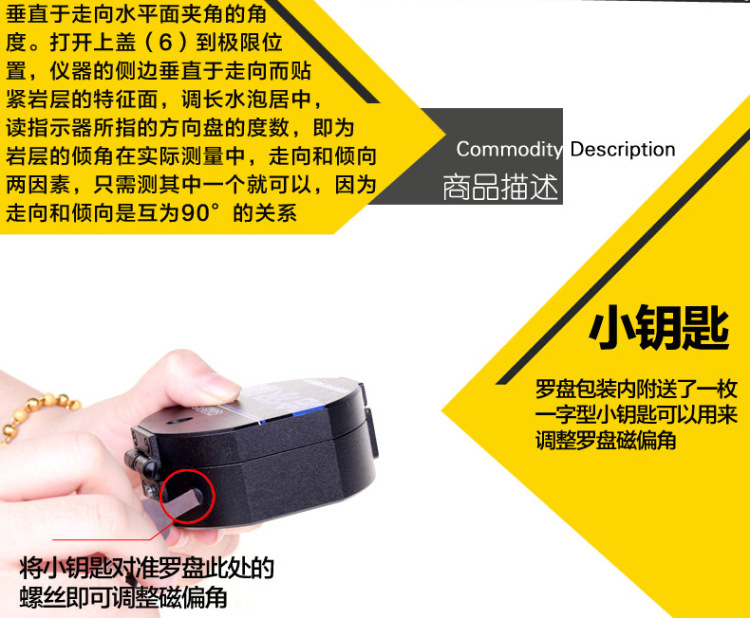

    3测倾角:
    垂直于走向水平面夹角的角度。
    打开上盖(6)到极限位置,仪器的侧边垂直于走向而贴紧岩层的特征面,调长水泡居中,读指示器所指的方向盘的度数,即为岩层的倾角。
    在实际测量中,走向和倾向两因素,只需测其中一个就可以,因为走向和倾向是互为90°的关系
    (二)地形草测(包括定方位、测坡角、定水平线)
    1定方位:
    目标所处的方向和位置。定方位也叫交会定点。
    ①当目标在视线(水平线)上方时的测量方法。
    右手握紧仪器,上盖背面向着观察者,手臂贴紧身体,以减少抖动,左手调整长照准器和反光镜,转动身体,使目标、长照准尖的像同时映入反光镜,并为镜线所平分,保持圆水泡居中,则读磁针北极所指示的度数,即为该目标所处的方向。
    按照同样的方法,在另一测点对该目标进行测量,这样两个测点对同一目标进行的测量得出两线沿着测出的度数,相交于目标,就得出目标的位置。
    ②当目标在视线(水平线)下方时的测量方法。
    右手紧握仪器,反光镜在观察者的对面,手臂同样贴紧身体,以减少抖动。左手调整长照准器和上盖,转动身体,使目标、照准尖同时映入反光镜的椭圆孔中,并为镜线所平分,保持圆水泡居中,则读磁针北极所指示的度数,即为该目标所处的方向。
    按照同样的方法,在另一测点对该目标进行测量。这样从两个测点对该目标进行测量,得出两线沿着测出的度数,相交于目标,就得出目标的位置。
    2、测坡角:
    目标到观察者与水平面的夹角。
    右手握住仪器外壳和底盘,长照准器在观察者的一方,将仪器平面垂直于水平面,长水泡居下方。左手调整上盖和长照准器,使目标、照准尖的孔同时为反光镜椭圆孔刻线所平分。然后右手中指调整手把,从反光镜中观察长水泡居中,此时指示盘在方向盘上所指示的度数,即为该目标的坡角。如果测某一坡面的坡角,则只需把上盖打开到极限位置,将仪器侧边直接放在该坡面上,调整长水泡居中,读出角度,即为该坡面的坡角。(与测产状中的倾角相同。)。
    3、定水平线:
    把长照准器扳至与盒面成一平面,上盖扳至90°,而照准尖竖直,平行上盖,将指示器对准“0”,则通过照准尖上的视孔和反光镜椭圆孔的视线,即为水平线。
    (三)测物体的垂直角
    把上盖扳到极限位置,用仪器侧面贴紧物体(如钻杠)具有代表性的平面,然后调长水泡居中,此时指示器的读数,即为该物体的垂直角。
    五、注意事项
    1磁针和顶针、玛瑙轴承是仪器主要的零件,应小心保护,保持干净,以免影响磁针的灵敏度。不用时,应将仪器关牢。仪器关上后,通过开关和拨杆的动作将磁针自动抬起,使顶针与玛瑙轴承脱离,以免磨坏顶针。
    2所有合页不要轻易拆卸,以免松动而影响精度。
    3仪器尽量避免高温暴晒,以免水泡漏气失灵。
    4合页转动部分应经常点些钟表油以免干磨而折断。
    5长时期不使用时,应放在通风、干燥地方,以免发霉。
